Трубы для бестраншейной прокладки (микротоннелирования)

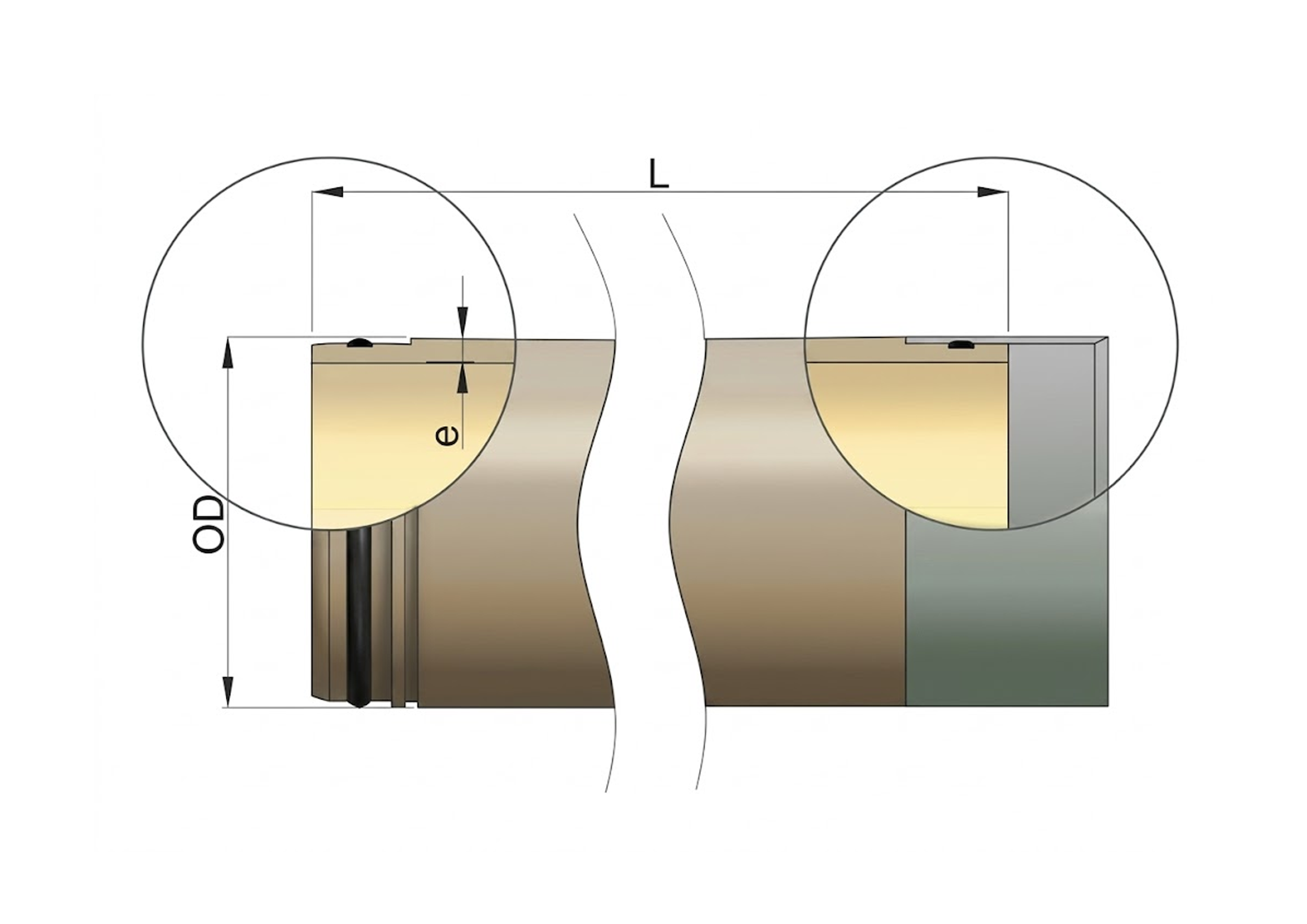

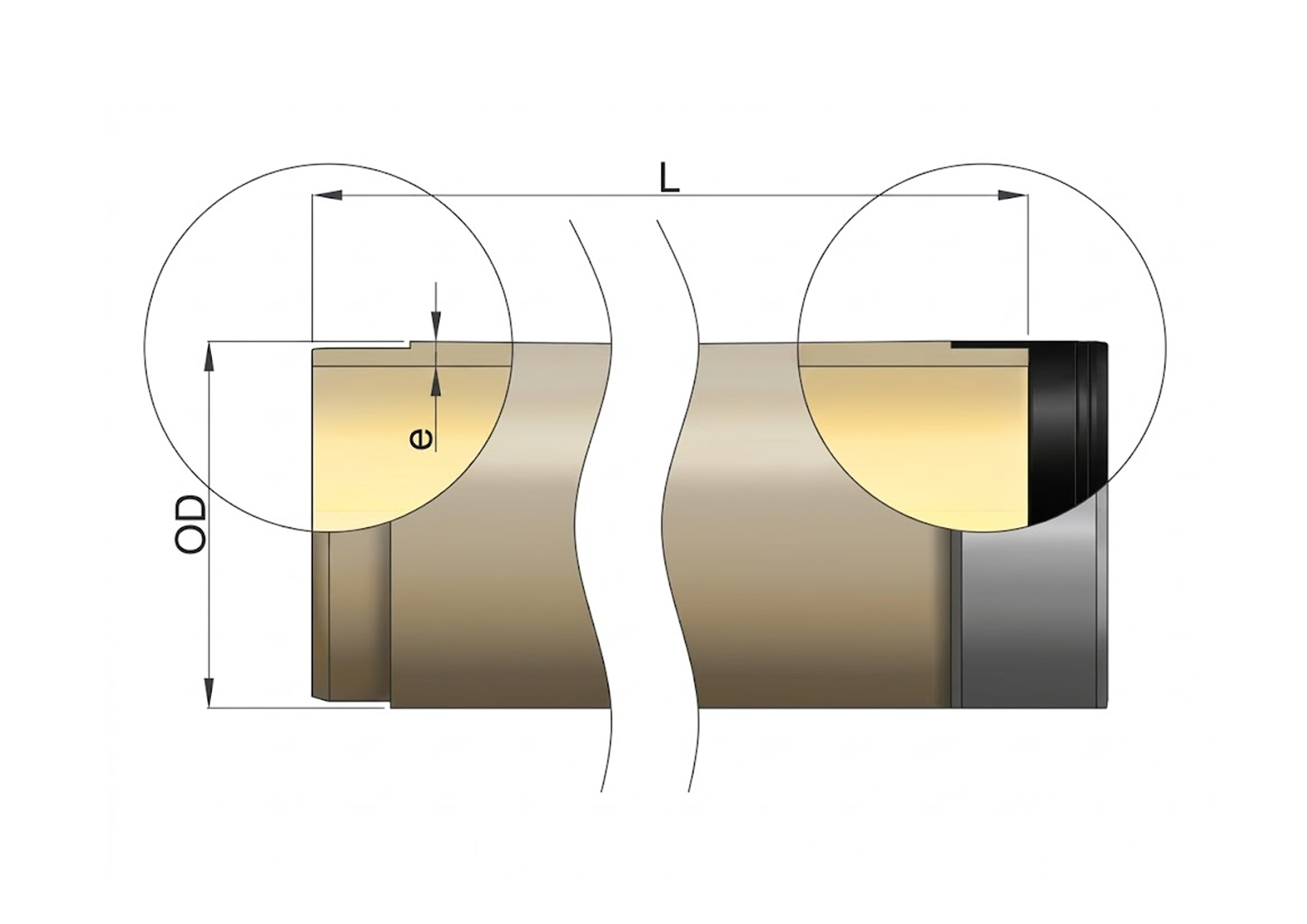

Стеклопластиковые трубы центробежного литья для бестраншейной прокладки производятся отрезками длиной (L) 1, 2, 3 или 6 метров. Отрезки другой длины (но не более 6 метров) поставляются по запросу. На трубе установлены соединительные муфты, не выступающие за наружную поверхность трубы («утопленные»), с уплотнительными элементами и корпусом из стеклопластика или нержавеющей стали.

Диаметр наружный OD, мм	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	Номинальная жёсткость SN, Н/м²
Тип муфты	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	32 000	40 000	50 000	64 000	80 000	100 000	128 000	160 000	200 000	320 000	640 000
376	e, мм	—	—	—	—	—	—	21	22	24	27	33
	кг/м	—	—	—	—	—	—	50	53	56	62	74
FS	Fмакс, кН	—	—	—	—	—	—	290	320	370	450	600
427	e, мм	—	—	—	—	—	22	24	26	27	31	38
	кг/м	—	—	—	—	—	58	62	67	70	79	95
GRP	Fмакс, кН	—	—	—	—	—	320	380	440	470	590	790
FS	Fмакс, кН	—	—	—	—	—	370	430	490	520	640	840
478	e, мм	—	—	—	—	23	24	26	28	30	34	42
	кг/м	—	—	—	—	69	70	76	83	89	96	121
GRP	Fмакс, кН	—	—	—	—	390	430	500	570	630	770	1030
FS	Fмакс, кН	—	—	—	—	450	480	550	620	690	820	1080
514	e, мм	—	—	—	23	24	26	28	30	32	36	45
	кг/м	—	—	—	73	75	81	88	93	101	110	136
GRP	Fмакс, кН	—	—	—	430	460	540	610	690	760	900	1220
FS	Fмакс, кН	—	—	—	450	480	560	630	710	780	920	1240
616	e, мм	—	24	25	27	29	31	33	35	38	43	53
	кг/м	—	91	96	102	109	117	124	131	141	157	189
GRP	Fмакс, кН	—	520	560	650	740	830	920	1010	1140	1360	1780
FS	Fмакс, кН	—	590	630	720	810	900	990	1080	1210	1430	1850

Диаметр наружный OD, мм	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	Номинальная жёсткость SN, Н/м²
Тип муфты	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	32 000	40 000	50 000	64 000	80 000	100 000	128 000	160 000	200 000	320 000	640 000
718	e, мм	25	27	29	31	33	35	38	41	43	50	62
	кг/м	112	121	130	138	146	155	167	179	186	215	259
GRP	Fмакс, кН	660	770	870	980	1090	1190	1350	1500	1600	1960	2550
FS	Fмакс, кН	740	850	960	1060	1170	1280	1430	1590	1690	2040	2630
752	e, мм	26	28	30	32	34	37	40	42	45	52	64
	кг/м	125	134	144	154	163	176	190	199	211	241	291
GRP	Fмакс, кН	690	800	920	1030	1140	1300	1470	1570	1740	2110	2720
FS	Fмакс, кН	780	890	1000	1120	1230	1390	1550	1660	1820	2190	2810
820	e, мм	29	31	33	35	38	40	43	46	49	57	70
	кг/м	149	159	168	177	193	202	215	229	243	280	335
GRP	Fмакс, кН	940	1060	1190	1310	1490	1610	1790	1970	2140	2600	3330
FS	Fмакс, кН	1040	1160	1280	1400	1590	1710	1880	2060	2240	2700	3430
860	e, мм	30	32	34	36	39	42	45	48	52	60	73
	кг/м	165	176	186	197	213	228	243	258	278	317	379
GRP	Fмакс, кН	1060	1180	1310	1440	1630	1820	2010	2190	2440	2920	3680
FS	Fмакс, кН	1160	1290	1410	1540	1730	1920	2110	2290	2540	3020	3790
924	e, мм	32	34	36	38	41	44	48	51	55	63	77
	кг/м	187	197	207	219	233	250	270	285	305	343	413
GRP	Fмакс, кН	1280	1420	1550	1690	1900	2100	2370	2570	2830	3350	4240
FS	Fмакс, кН	1390	1520	1660	1800	2000	2210	2480	2680	2940	3460	4350
960	e, мм	33	35	37	40	43	46	50	53	57	65	80
	кг/м	203	215	226	244	261	278	302	319	341	386	469
GRP	Fмакс, кН	1400	1550	1690	1900	2120	2330	2610	2810	3090	3630	4620
FS	Fмакс, кН	1510	1660	1800	2020	2230	2440	2720	2930	3200	3740	4730

Диаметр наружный OD, мм	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	Номинальная жёсткость SN, Н/м²
Тип муфты	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	32 000	40 000	50 000	64 000	80 000	100 000	128 000	160 000	200 000	320 000
1026	e, мм	35	37	40	43	46	49	53	56	61	69
	кг/м	223	236	253	271	289	307	331	347	376	418
GRP	Fмакс, кН	1660	1810	2040	2270	2500	2720	3020	3240	3610	4190
FS	Fмакс, кН	1780	1930	2160	2390	2620	2840	3140	3370	3730	4310
1099^*	e, мм	37	40	42	46	49	52	56	60	65	74
	кг/м	261	281	295	323	343	363	389	414	446	502
GRP	Fмакс, кН	1950	2200	2360	2690	2930	3170	3490	3810	4200	4900
FS	Fмакс, кН	2080	2330	2490	2820	3060	3300	3620	3940	4330	5030
1127	e, мм	38	40	43	47	50	54	58	62	66	76
	кг/м	266	282	302	327	346	370	397	421	444	505
GRP	Fмакс, кН	2080	2250	2510	2840	3090	3420	3750	4080	4400	5190
FS	Fмакс, кН	2220	2390	2640	2980	3230	3560	3880	4210	4530	5330
1229	e, мм	41	44	47	51	54	58	63	67	72	83
	кг/м	313	337	357	380	407	435	470	495	530	603
GRP	Fмакс, кН	2370	2640	2920	3290	3560	3920	4370	4720	5160	6120
FS	Fмакс, кН	2710	2980	3260	3630	3900	4260	4710	5060	5500	6460
1280^*	e, мм	43	46	49	53	56	60	65	70	75	86
	кг/м	354	379	402	434	458	488	526	562	598	677
GRP	Fмакс, кН	2660	2950	3240	3620	3900	4280	4750	5210	5670	6660
FS	Fмакс, кН	3020	3310	3590	3970	4260	4630	5100	5560	6020	7020
1348	e, мм	45	48	52	56	59	64	69	74	—	—
	кг/м	388	410	442	472	488	541	584	622	—	—
GRP	Fмакс, кН	3020	3320	3730	4130	4430	4930	5420	5900	—	—
FS	Fмакс, кН	3390	3700	4100	4500	4800	5300	5790	6280	—	—
1434	e, мм	47	50	55	59	63	68	73	78	—	—
	кг/м	421	444	471	519	553	591	634	675	—	—
GRP	Fмакс, кН	3430	3760	4290	4720	5150	5670	6190	6710	—	—
FS	Fмакс, кН	3830	4160	4690	5120	5540	6070	6590	7110	—	—
1499^*	e, мм	50	53	57	61	66	70	76	81	—	—
	кг/м	473	501	536	573	616	651	701	745	—	—
GRP	Fмакс, кН	3940	4270	4720	5170	5720	6160	6820	7360	—	—
FS	Fмакс, кН	4350	4690	5140	5590	6140	6580	7240	7780	—	—
1536	e, мм	51	54	58	63	67	72	78	83	—	—
	кг/м	488	516	551	595	629	673	725	766	—	—
GRP	Fмакс, кН	4150	4500	4960	5530	5990	6550	7220	7780	—	—
FS	Fмакс, кН	4580	4930	5390	5960	6410	6980	7650	8200	—	—
1638	e, мм	54	57	61	66	71	76	82	—	—	—
	кг/м	551	578	615	663	710	757	811	—	—	—
GRP	Fмакс, кН	4170	4540	5030	5640	6250	6850	7560	—	—	—

Диаметр наружный OD, мм	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	Номинальная жёсткость SN, Н/м²
Тип муфты	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	32 000	40 000	50 000	64 000	80 000	100 000	128 000
1720^*	e, мм	55	59	63	68	73	79	85
	кг/м	601	644	690	737	789	846	905
GRP	Fмакс, кН	4520	5030	5550	6190	6830	7590	8350
1780^*	e, мм	57	61	66	71	76	81	88
	кг/м	656	701	754	809	864	917	989
GRP	Fмакс, кН	4950	5490	6160	6820	7480	8130	9040
1842	e, мм	59	63	68	73	79	84	—
	кг/м	678	724	780	836	901	955	—
GRP	Fмакс, кН	5410	5970	6660	7340	8160	8840	—
2046	e, мм	65	70	75	81	87	—	—
	кг/м	839	898	959	1031	1103	—	—
GRP	Fмакс, кН	6640	7420	8180	9100	10010	—	—
2160	e, мм	69	74	79	85	91	—	—
	кг/м	965	1034	1103	1182	1253	—	—
GRP	Fмакс, кН	7690	8500	9310	10280	11240	—	—
2250	e, мм	72	77	82	89	95	—	—
	кг/м	1015	1081	1147	1241	1320	—	—
GRP	Fмакс, кН	8530	9380	10220	11400	12400	—	—
2453	e, мм	78	84	89	97	104	—	—
	кг/м	1194	1285	1363	1478	1573	—	—
GRP	Fмакс, кН	10060	11170	12090	13560	14830	—	—
2555^*	e, мм	81	86	92	100	107	—	—
	кг/м	1353	1428	1518	1638	1731	—	—
GRP	Fмакс, кН	11080	12040	13200	14720	16050	—	—

Диаметр наружный OD, мм	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	Номинальная жёсткость SN, Н/м²
Тип муфты	Толщина стенки e, мм Вес кг/м Осевое усилие Fмакс, кН	32 000	40 000	50 000	64 000	80 000
2658	e, мм	84	90	96	104	112
	кг/м	1418	1515	1615	1739	1864
GRP	Fмакс, кН	12150	13350	14550	16140	17720
2861	e, мм	90	97	104	—	—
	кг/м	1635	1754	1880	—	—
GRP	Fмакс, кН	13290	14800	16300	—	—
3066	e, мм	96	103	—	—	—
	кг/м	1871	1999	—	—	—
GRP	Fмакс, кН	15680	17300	—	—	—

Значения толщины стенки (е) и веса одного погонного метра трубы указаны без учета производственных допусков и являются справочными. Уточненные данные предоставляются по запросу.

Максимальное расчетное осевое усилие (Fмакс) указано для безнапорных труб с муфтами из стеклопластика или нержавеющей стали (см. ниже) и рассчитано по наименьшему сечению торца трубы после обработки под определенный тип муфтового соединения, с учетом коэффициента безопасности 3,5 согласно ISO 25780, ТУ производителя.

Соединительные муфты

Стеклопластиковые трубы центробежного литья для прокладки бестраншейным способом (микротоннелирования) оснащаются соединительными муфтами в соответствии с требованиями ISO 25780, ТУ производителя. В стандартном исполнении труба поставляется с муфтой, установленной на заводе – изготовителе.

Безнапорные трубы (PN 1) для бестраншейной прокладки (микротоннелирования) оснащаются муфтами с корпусом из стеклопластика (GRP) или нержавеющей стали (FS). Тип муфты выбирается исходя из требований конкретного проекта.

Размеры указаны без учета производственных допусков и являются справочными. Уточненные данные предоставляются по запросу.

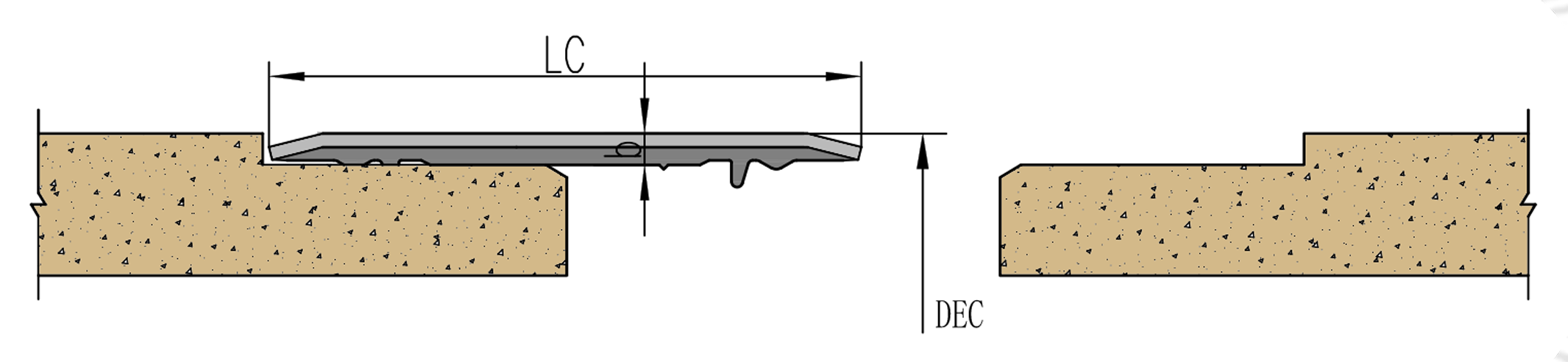

Муфты для бестраншейной прокладки из стали нержавеющей (FS) безнапорные (PN1)

Номинальный диаметр трубы DN (мм)	Наружный Диаметр муфты DEC (мм)	Ширина муфты LC (мм)	Толщина муфты b (мм)
350	376	129	6
400	427	129	6
450	478	129	6
500	514	129	7
600	616	129	7
700	718	129	7
752	752	150	8
800	820	150	8
860	860	150	8
900	924	150	8
960	960	150	8
1000	1026	150	8
1100^*	1099	150	8
1100	1127	150	8
1200	1229	180	8
1280^*	1280	180	8
1300	1350	180	8
1400	1434	180	8
1500^*	1499	180	8
1500	1536	180	8
* – типоразмер изготавливается по дополнительному согласованию

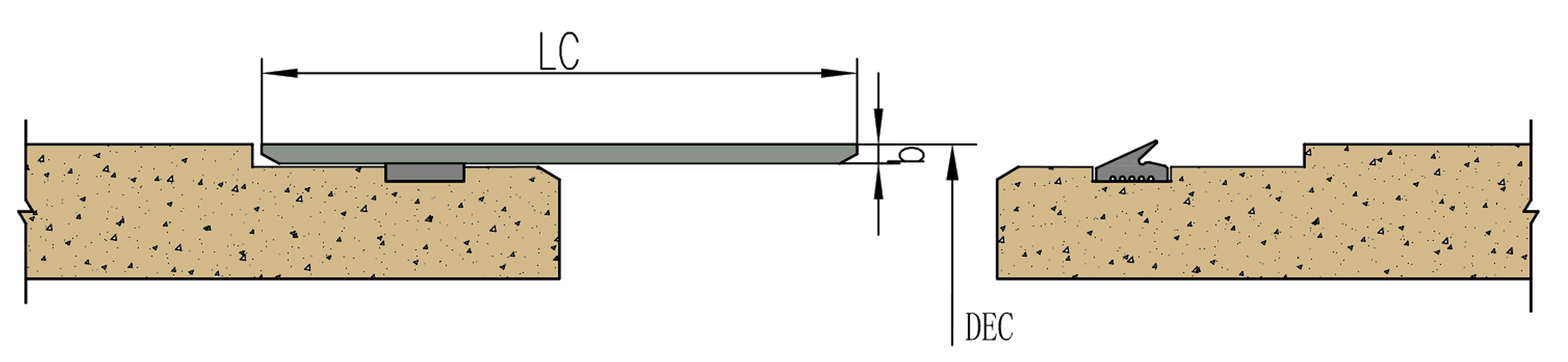

Муфты для бестраншейной прокладки из стеклопластика (GRP) безнапорные (PN1)

Диаметр трубы номинальный DN (мм)	Диаметр муфты наружный DEC (мм)	Ширина муфты LC (мм)	Толщина b (мм)
350	376	200	4
400	427	200	4
450	478	200	4
500	514	200	4
600	616	200	5
700	718	200	5
752	752	200	6
800	820	200	6
860	860	200	6
900	924	200	6
960	960	200	6
1000	1026	200	6
1100^*	1099	200	6
1100	1127	200	6
1200	1229	250	8
1280	1280	250	8
1300	1350	250	8
1400	1434	250	8
1500^*	1499	250	8
1500	1536	250	8
1600	1638	290	10
1720^*	1720	290	10
1780^*	1780	290	10
1800	1842	290	10
2000	2046	290	12
2160	2160	310	12
2200	2250	310	12
2400	2453	310	14
2500^*	2555	310	14
2600	2658	310	14
2800	2861	310	16
3000	3066	310	16
* – типоразмер изготавливается по дополнительному согласованию

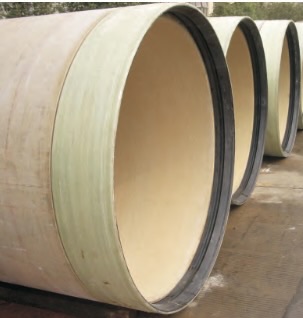

Муфты для бестраншейной прокладки из стеклопластика (GRP) напорные (PN > 1)

Напорные трубы (PN>1) для бестраншейной прокладки (микротоннелирования) оснащаются муфтами с корпусом из стеклопластика (FWC-F). В отличие от муфт FWC для стандартной продукции, муфты FWC-F не выступают за наружную поверхность трубы, на которую установлены. Детальная информация о размерах муфт и максимальном расчетном осевом усилии (Fмакс) для напорных труб с муфтами FWC-F предоставляется по запросу.

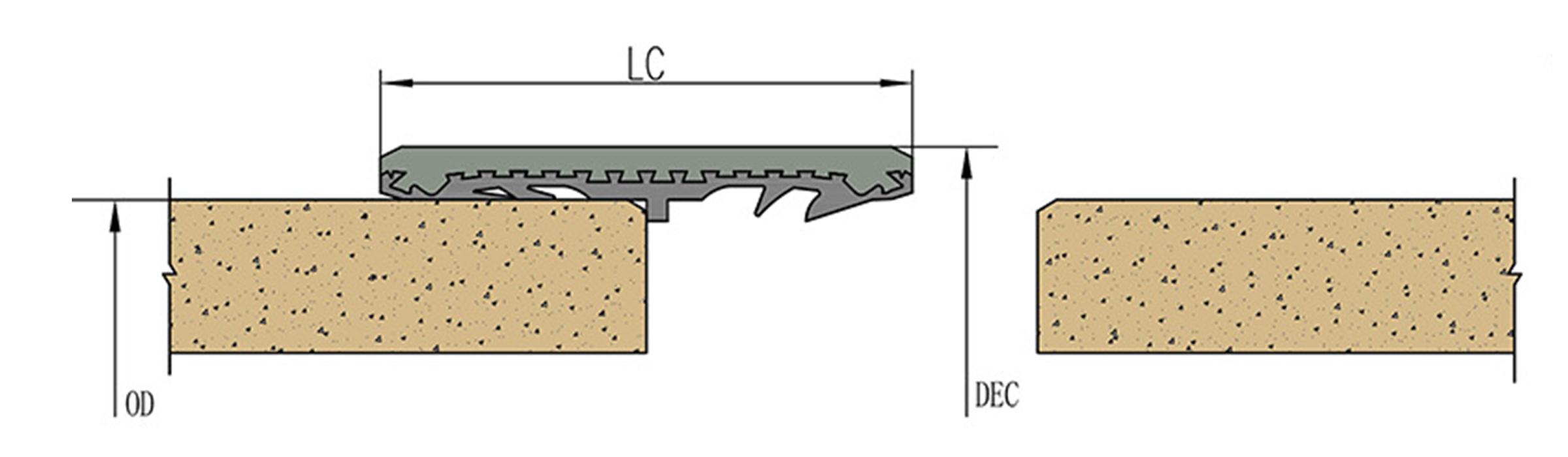

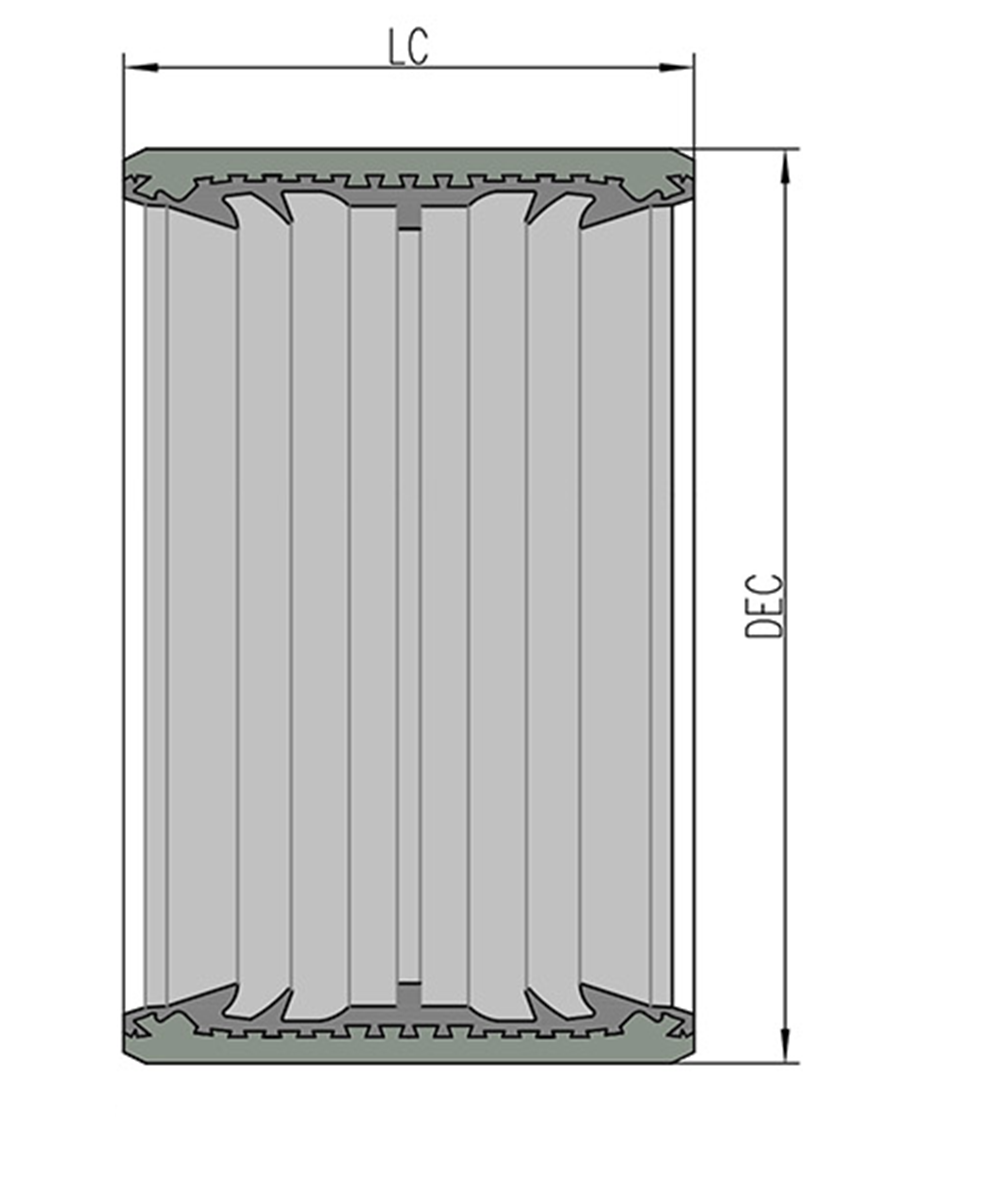

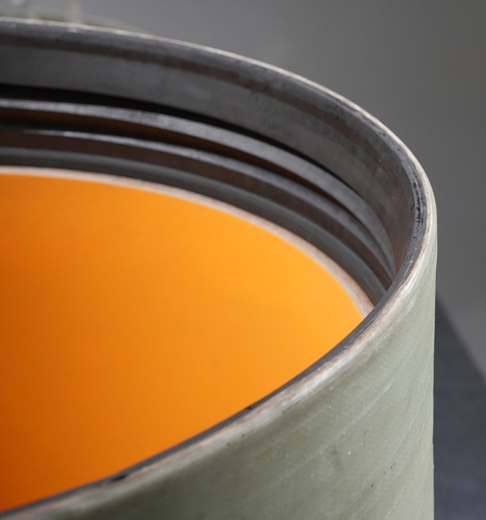

Муфты из стеклопластика (GRP) для открытого монтажа (FWC)

В случае открытой прокладки (монтажа) отрезки труб с торцами, не обработанными под соединительные муфты для бестраншейной прокладки (см. выше), соединяются муфтами FWC для стандартной продукции.

Диаметр трубы номинальный DN (мм)	Диаметр трубы наружный OD (мм)	Диаметр муфты наружный DEC (мм)	Ширина муфты LC (мм)
350	376	412	200
400	427	463	200
450	478	514	200
500	514	550	200
600	616	652	200
700	718	755	200
752	752	789	250
800	820	860	250
860	860	900	250
900	924	962	250
960	960	998	250
1000	1026	1072	250
1100^*	1099	1145	250
1100	1127	1173	250
1200	1229	1275	250
1280^*	1280	1326	250
1300	1350	1397	250
1400	1434	1480	250
1500^*	1499	1548	290
1500	1536	1585	290
1600	1638	1690	290
1720^*	1720	1772	290
1780^*	1780	1838	290
1800	1842	1900	290
2000	2046	2110	290
2160	2160	2224	290
2200	2250	2319	290
2400	2453	2528	290
2500^*	2555	2634	290
2600	2658	2737	290
2800	2861	2945	310
3000	3066	3155	310
* – типоразмер изготавливается по дополнительному согласованию

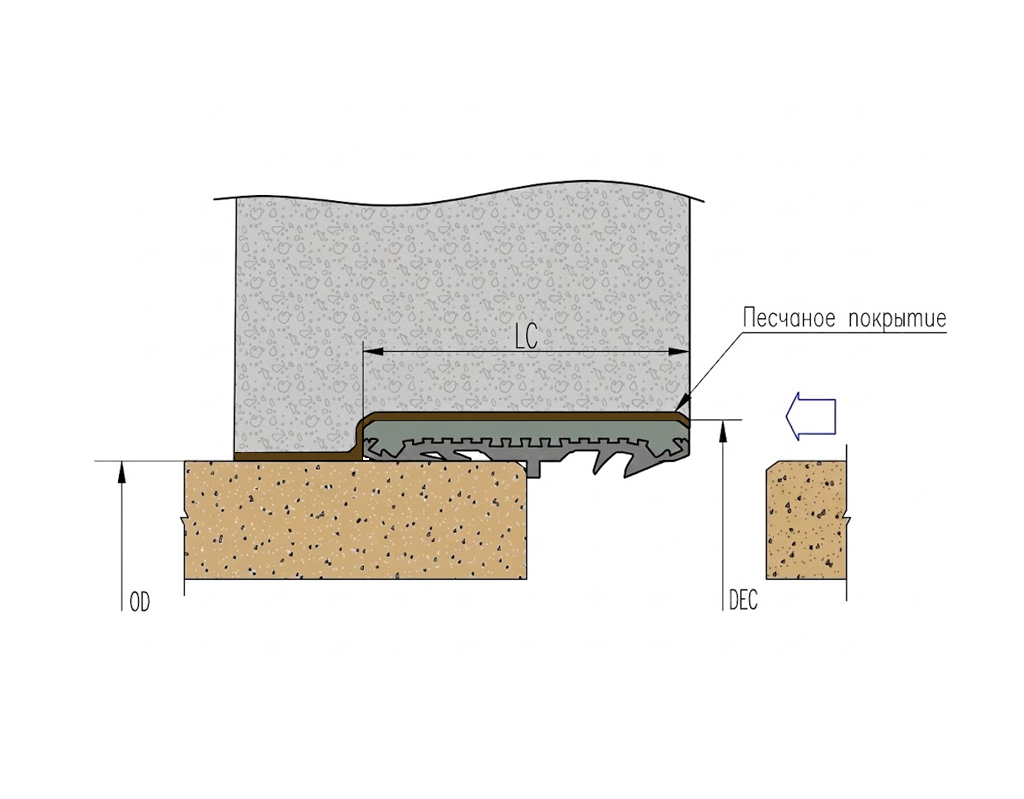

Элемент для присоединения к бетонному сооружению с муфтой тип А, B, C

Состоит из отрезка трубы и муфты FWC с песчаным покрытием на наружной поверхности для адгезии с бетонным раствором и обеспечения герметичности (тип А). На муфте дополнительно устанавливается упорное кольцо (тип B) или воротник-экран для дополнительной гидроизоляции (тип C). Элемент устанавливается так, чтобы наружный срез соединительной муфты с уплотнительным элементом совпадал с наружной поверхностью бетонного сооружения. Ширина элемента в стандартном исполнении – 300 мм (увеличивается по запросу).

Тип A

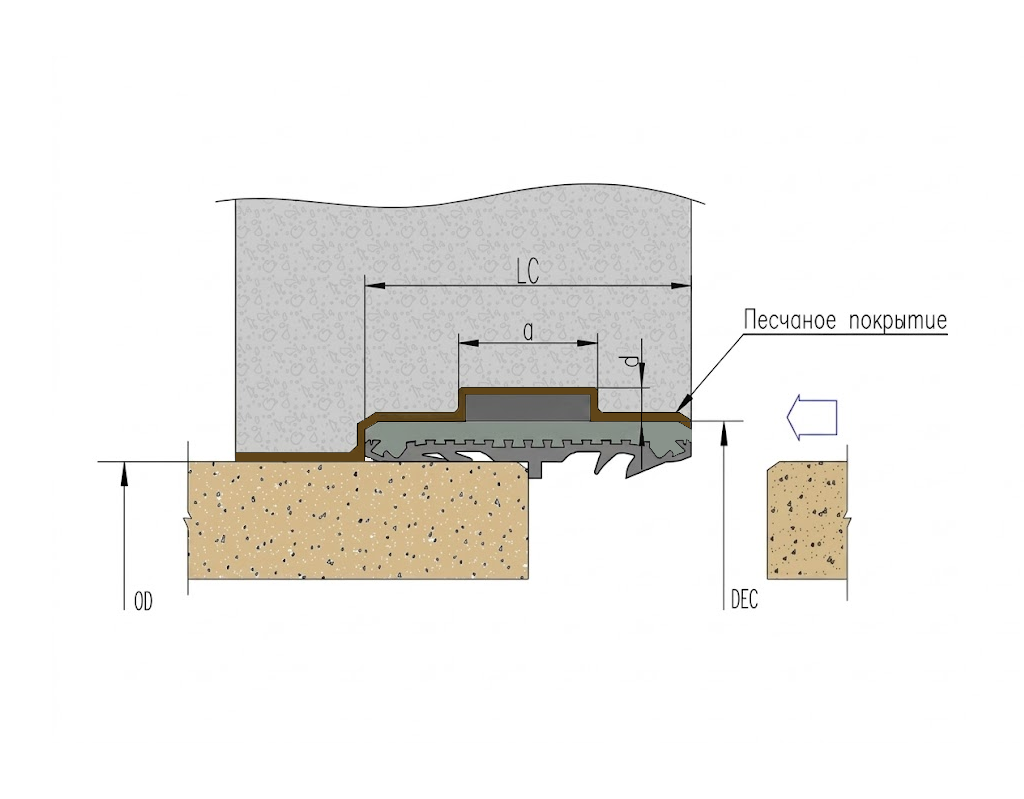

Тип B

Тип С

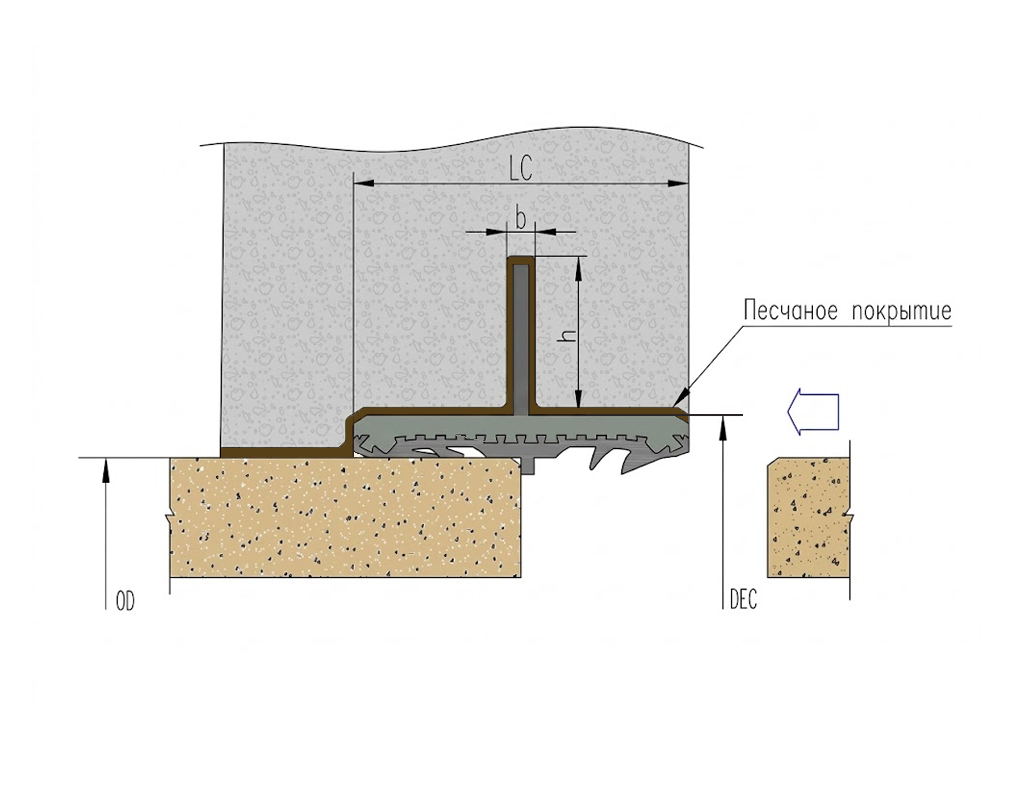

Элемент присоединения к бетону с муфтой — тип C

Диаметр трубы номинальный DN (мм)	Диаметр трубы наружный OD (мм)	Тип B ширина упорного выступа a, мм	Тип B высота упорного выступа d, мм	Тип C толщина экрана b, мм	Тип C высота экрана h, мм
350	376	50	8	8	80
400	427	50	10	8	80
450	478	50	10	8	80
500	514	50	12	8	80
600	616	50	14	8	80
700	718	50	16	8	80
752	752	50	18	8	80
800	820	80	18	10	80
860	860	80	20	10	80
900	924	80	20	10	80
960	960	80	22	12	80
1000	1026	80	22	12	100
1100^*	1099	80	24	12	100
1100	1127	80	24	12	100
1200	1229	80	27	12	100
1280^*	1280	80	28	12	100
1300	1350	100	30	15	100
1400	1434	100	30	15	100
1500^*	1499	100	32	15	100
1500	1536	100	33	15	100
1600	1638	120	35	15	100
1720^*	1720	120	37	15	100
1780^*	1780	120	39	15	100
1800	1842	120	40	20	120
2000	2046	120	44	20	120
2160	2160	120	46	20	120
2200	2250	120	48	20	120
2400	2453	120	51	20	120
2500^*	2555	120	53	20	120
2600	2658	120	54	20	120
2800	2861	120	55	20	120
3000	3066	120	58	20	120
* – типоразмер изготавливается по дополнительному согласованию

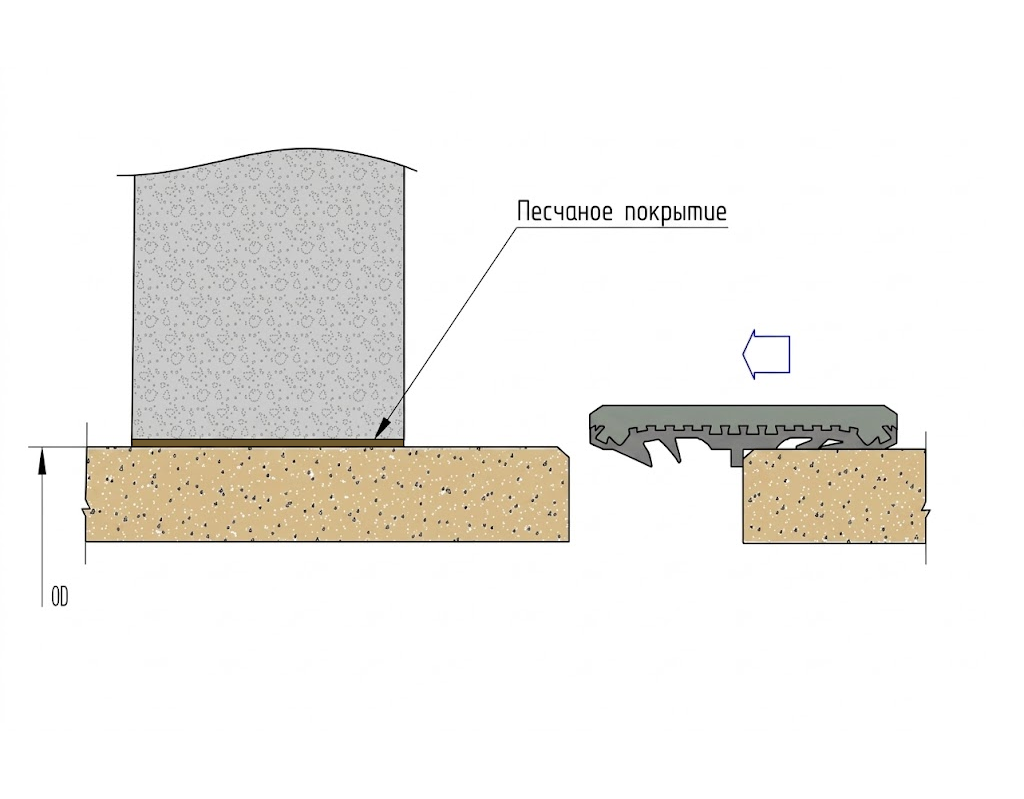

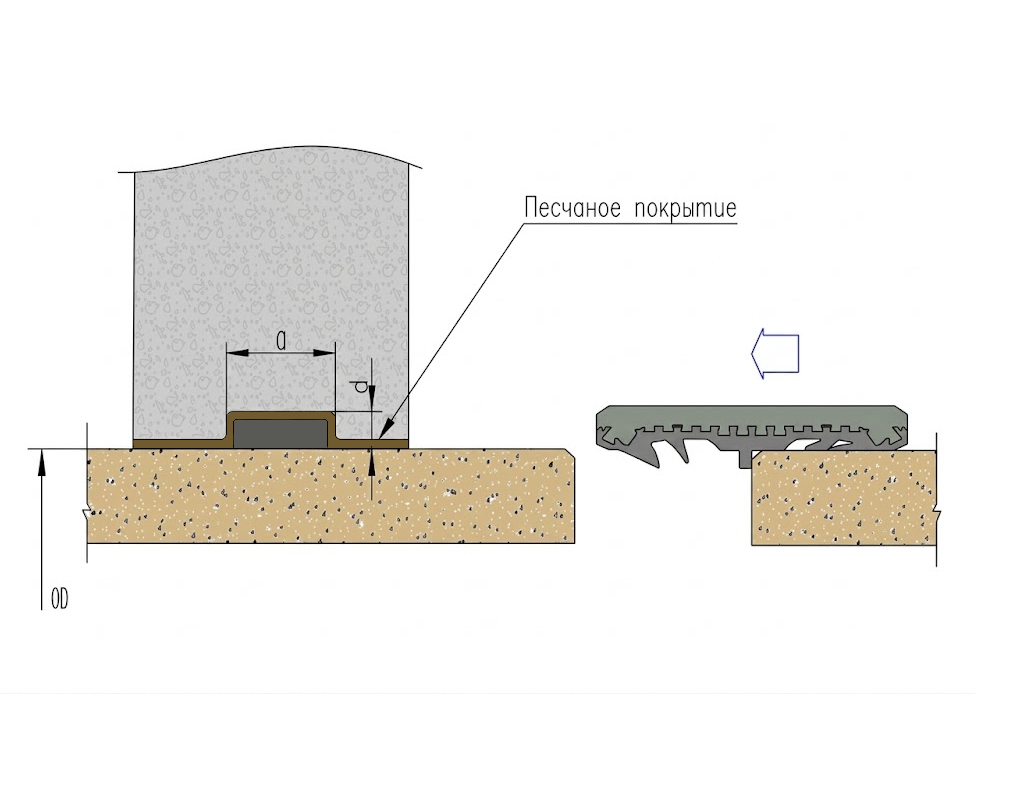

Элемент для присоединения к бетонному сооружению без муфты тип Е, F, G

Состоит из отрезка трубы с песчаным покрытием на наружной поверхности для адгезии с бетонным раствором и обеспечения герметичности (тип Е). Дополнительно устанавливается упорное кольцо (тип F) или воротник-экран для дополнительной гидроизоляции (тип G). Элемент устанавливается так, чтобы часть с обработанной наружной поверхностью находилась в стенке бетонного сооружения, и необработанная часть выступала наружу для соединения с трубопроводом с помощью муфты. Ширина элемента в стандартном исполнении – 300 мм (увеличивается по запросу).

Тип E

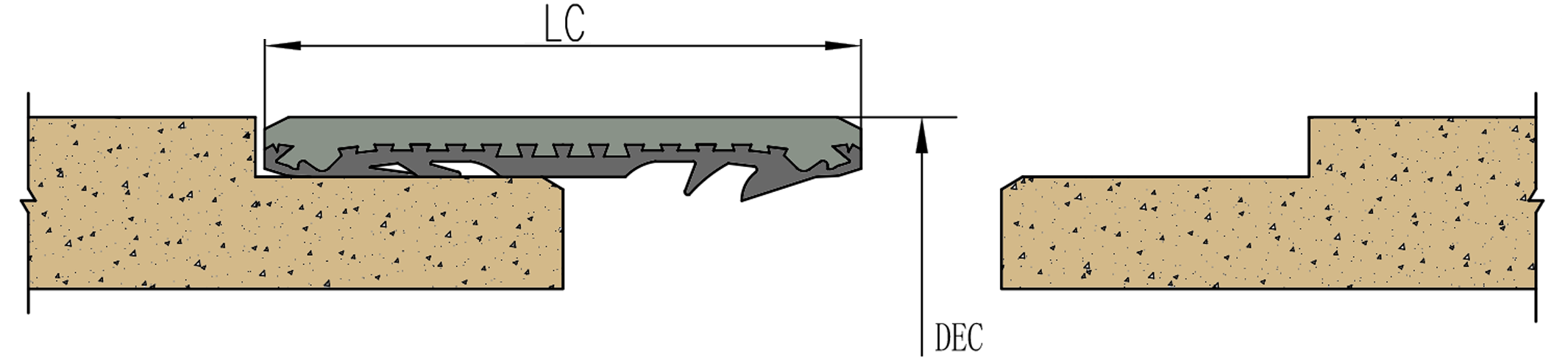

Тип F

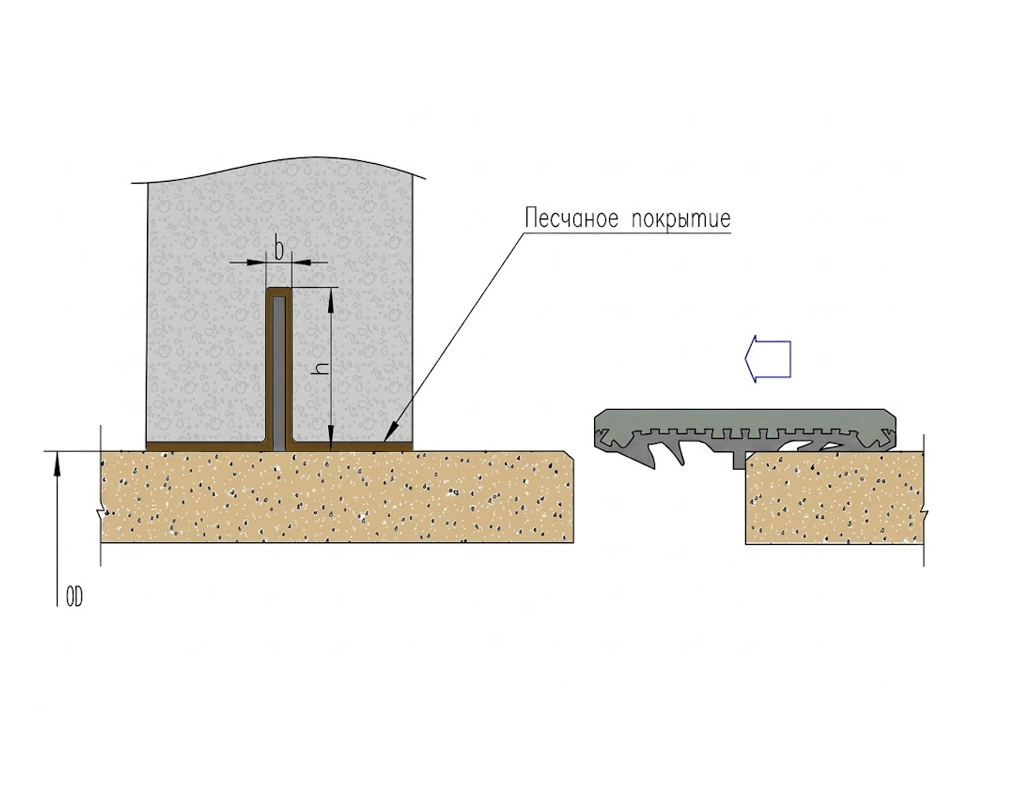

Тип G

Диаметр трубы номинальный DN (мм)	Диаметр трубы наружный OD (мм)	Тип В ширина упорного выступа a, мм	Тип В высота упорного выступа d, мм	Тип С толщина экрана b, мм	Тип С высота экрана h, мм
350	376	50	8	8	80
400	427	50	10	8	80
450	478	50	10	8	80
500	514	50	12	8	80
600	616	50	14	8	80
700	718	50	16	8	80
752	752	50	18	8	80
800	820	80	18	10	80
860	860	80	20	10	80
900	924	80	20	10	80
960	960	80	22	12	80
1000	1026	80	22	12	100
1100^*	1099	80	24	12	100
1100	1127	80	24	12	100
1200	1229	80	27	12	100
1280^*	1280	80	28	12	100
1300	1350	100	30	15	100
1400	1434	100	30	15	100
1500^*	1499	100	32	15	100
1500	1536	100	33	15	100
1600	1638	120	35	15	100
1720^*	1720	120	37	15	100
1780^*	1780	120	39	15	100
1800	1842	120	40	20	120
2000	2046	120	44	20	120
2160	2160	120	46	20	120
2200	2250	120	48	20	120
2400	2453	120	51	20	120
2500^*	2555	120	53	20	120
2600	2658	120	54	20	120
2800	2861	120	55	20	120
* – типоразмер изготавливается по дополнительному согласованию

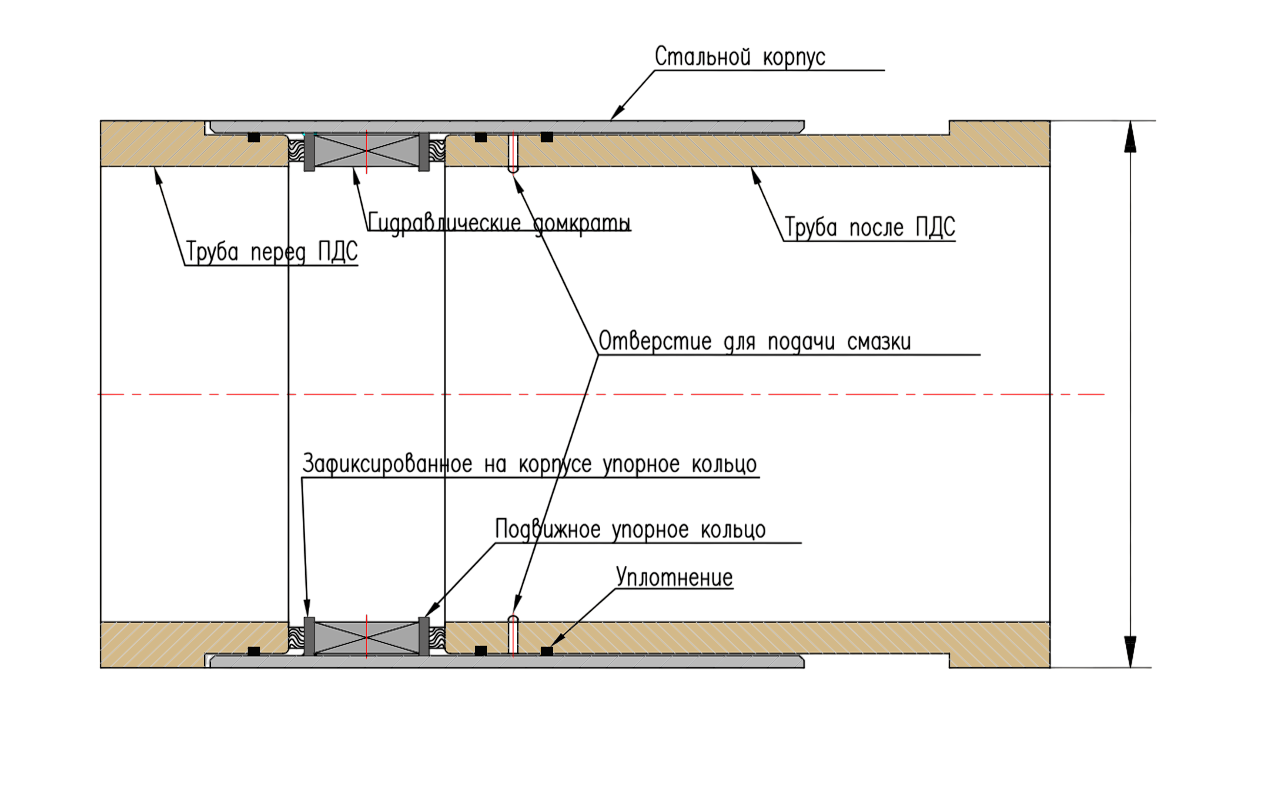

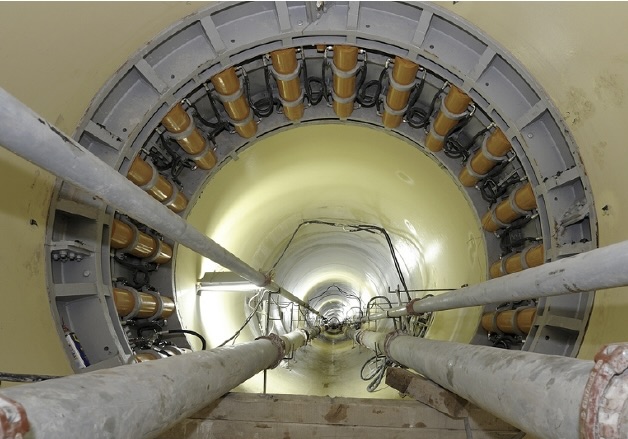

Комплект для промежуточной домкратной станции

При прокладке больших интервалов между стартовой и приемной шахтами применяются промежуточные домкратные станции (ПДС). В этом случае поставка комплектуется трубами со специально обработанными торцами и уплотнительными элементами для установки до и после промежуточной домкратной станции. Точные размеры таких труб задаются исходя из характеристик используемого оборудования ПДС и согласовываются дополнительно.

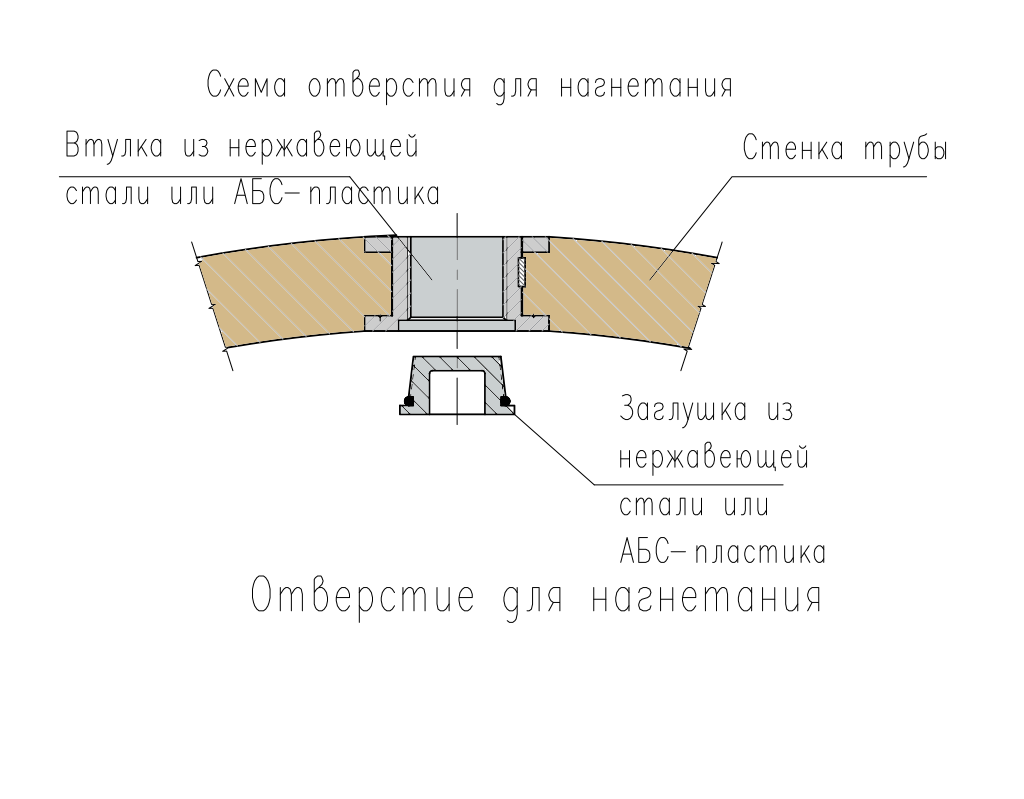

Штуцер для нагнетания бентонитового раствора

Стеклопластиковые трубы для бестраншейной прокладки комплектуются штуцерами для подачи бентонитового раствора. Материал – сталь нержавеющая или АБС - пластик.

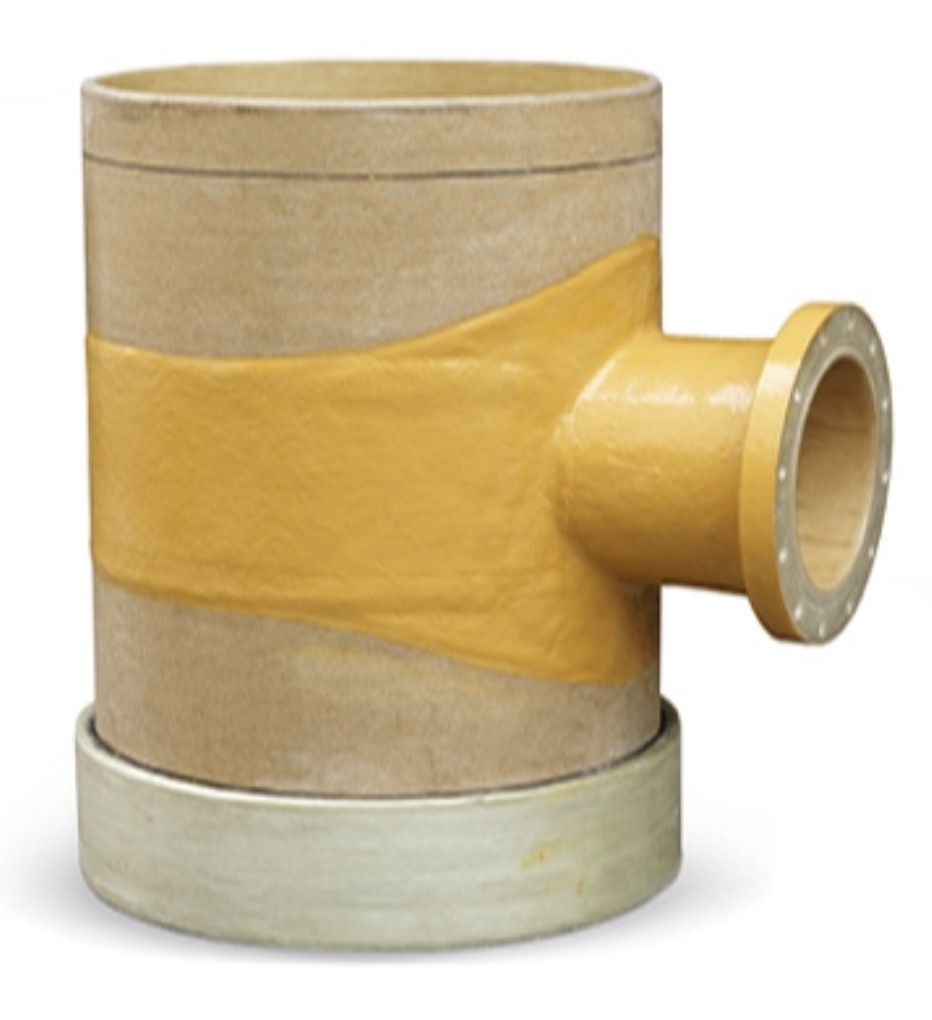

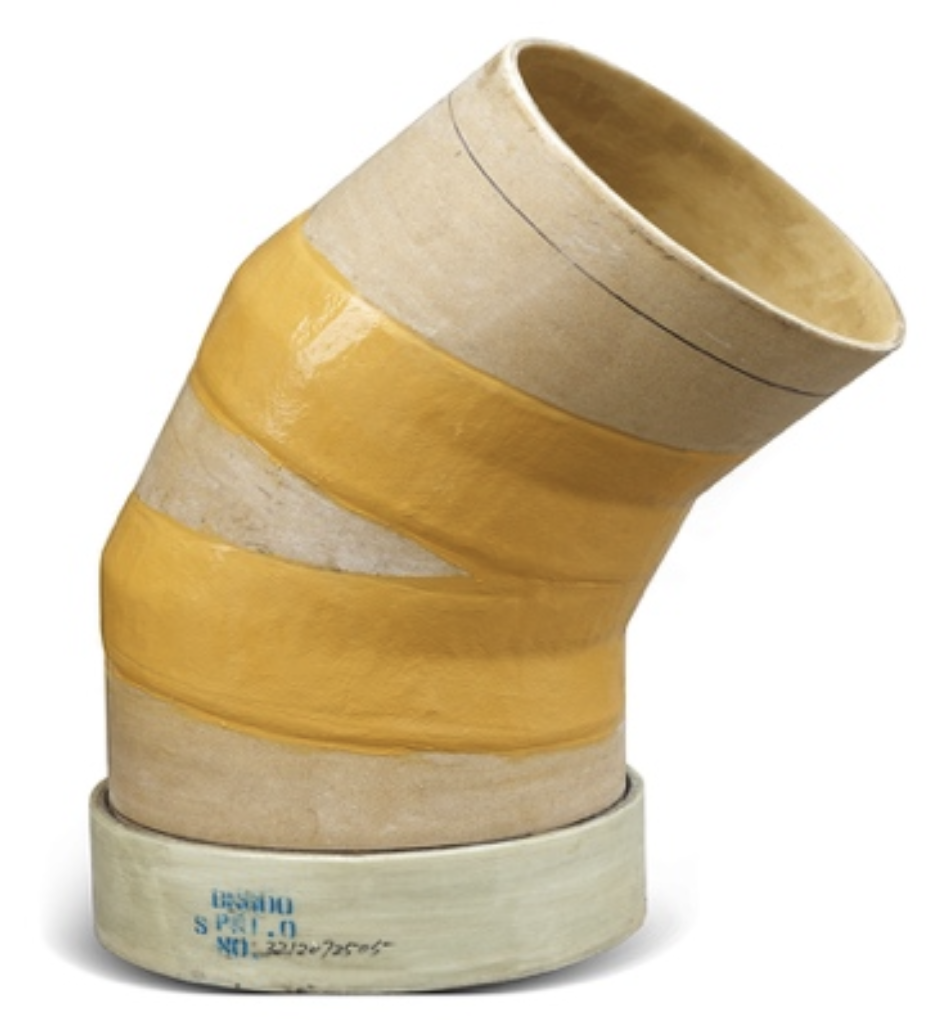

Фасонные части и фитинги

При необходимости поставка труб для бестраншейной прокладки (микротоннелирования) комплектуется фасонными изделиями (отводы, тройники, редукции и т. д.) и фланцевыми соединительными элементами, изготовленными в соответствии с требованиями вышеуказанных стандартов.

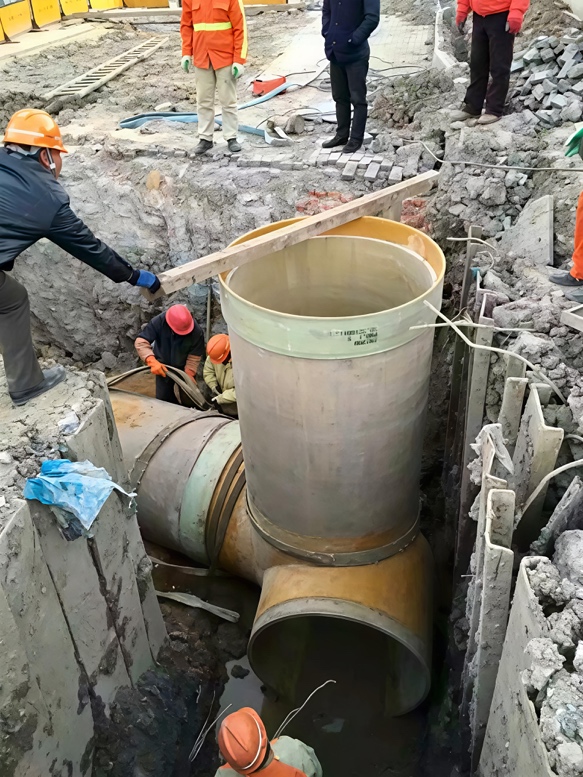

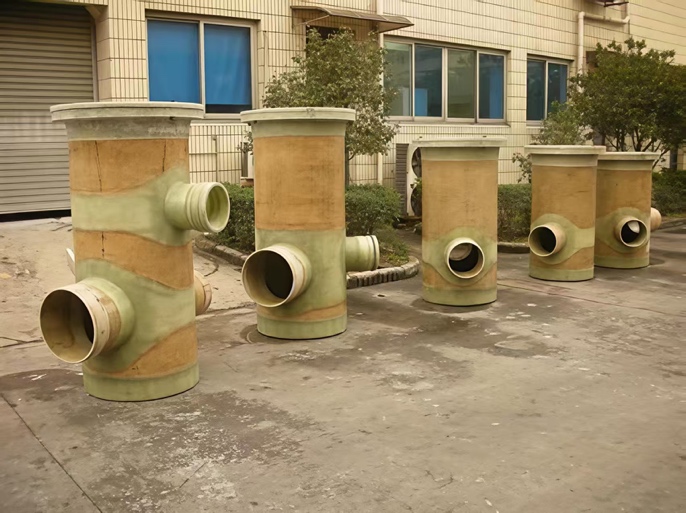

Колодцы из стеклопластика

Поставка также может комплектоваться колодцами с корпусом, изготовленным из стеклопластиковых труб того же изготовителя. Такие колодцы поставляются готовыми и укомплектованными для быстрого и легкого монтажа. Материал корпуса колодца и соединительные элементы идентичные используемым для прокладки самого трубопровода, обеспечивают герметичность и стойкость к коррозии на весь расчетный срок службы сооружения.

Продукция

Стандарты, качество
